ម៉ាស៊ីនម្យ៉ាងវិញទៀតផ្ដេក V Grooving សម្រាប់ដែកអ៊ីណុក

ការបង្ហាញវីដេអូ

ម៉ាស៊ីន grooving V ផ្ដេក

អានបន្ថែម

ម៉ាស៊ីន grooving V ផ្ដេក

អានបន្ថែម

ម៉ាស៊ីន grooving V ផ្ដេក

អានបន្ថែម

ហេតុអ្វីបានជា v-grooving ចាំបាច់សម្រាប់ស្លាកដែក?

V-grooving ដែលត្រូវបានគេស្គាល់ផងដែរថាជា V-cutting គឺជាដំណើរការសម្រាប់កាត់ការ grooves នៅក្នុងដែកសន្លឹកទាប និងបម្រើ បន្ទាប់ពី V-grooving, សន្លឹកមានខ្សែយោងច្បាស់លាស់សម្រាប់ការកាត់និងការបត់; បន្ទាប់ពីការបោក filet អាចត្រូវបានដកចេញដើម្បីសម្រេចបានការបោកខាងស្តាំពិតប្រាកដ។
V-grooving គឺជាប្រតិបត្តិការបង្កើតជំនួយ: នៅខ្សែបង្កើនដែលមានគោលបំណងឧបករណ៍ពិសេសនិងឧបករណ៍កាត់បង្កើនទម្រង់ V ដូច្នេះ បន្ទាប់មកផ្នែកដែលត្រូវបានបង្កើតឡើងនៅលើប្រែកចុចឬដោយដៃ។ ជម្រៅ, ទទឹង, និងមុខរបស់ V-groove ត្រូវបានកំណត់និងគ្រប់គ្រងដោយគណិតវិទ្យា cutter និងជម្រៅ cutting / feed ក្នុងអំឡុងពេល
ម៉ាស៊ីន v grooving ល្បឿនខ្ពស់ GSHM ផ្ដែកគឺជាឧបករណ៍ grooving v ជំនាញដែលអាចអនុវត្តបានទៅលើចានដែកទាំងអស់ដូចជាចានដែកអ៊ីណុក, ចានដែង, ចានអ

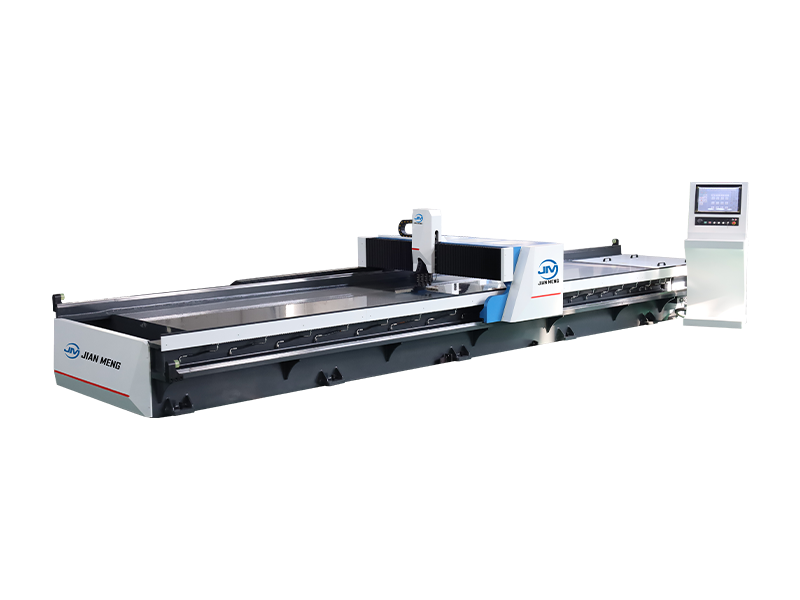

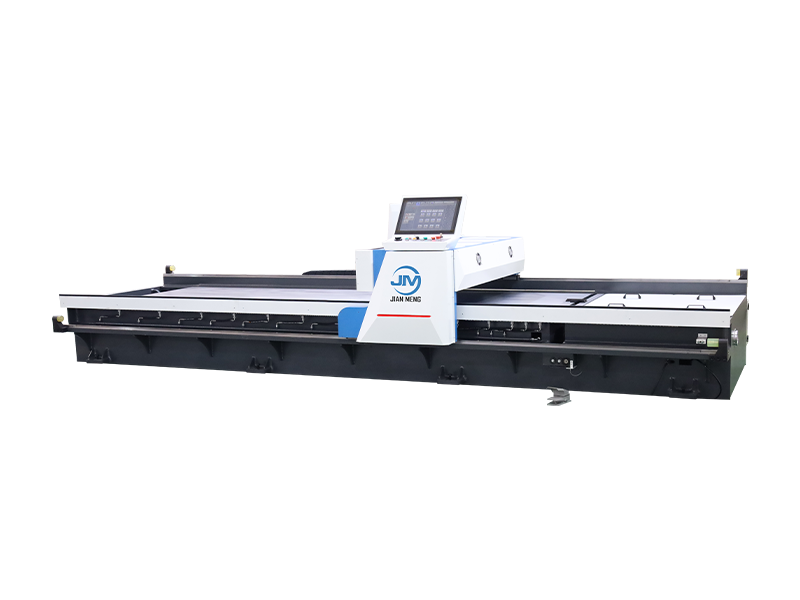

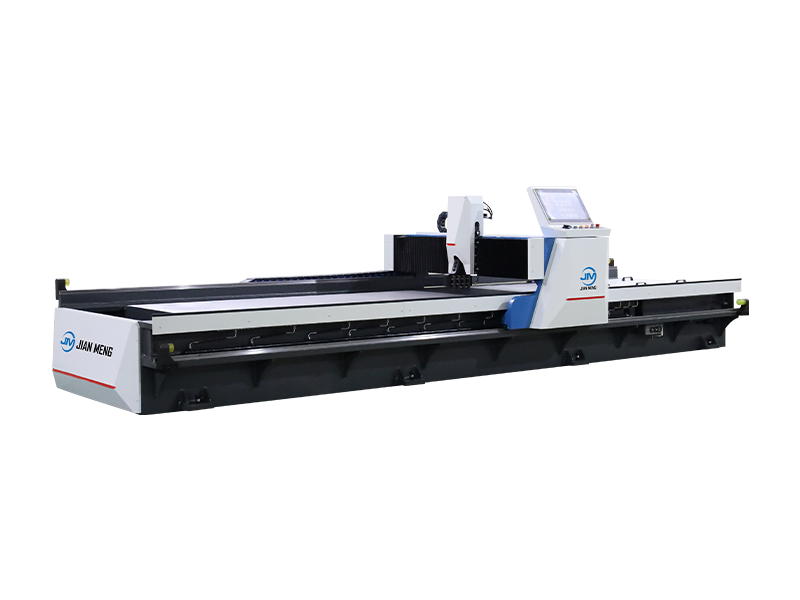

ម៉ាស៊ីន groover V ផ្ដេក

ព័ត៌មានលម្អិតផលិតផល

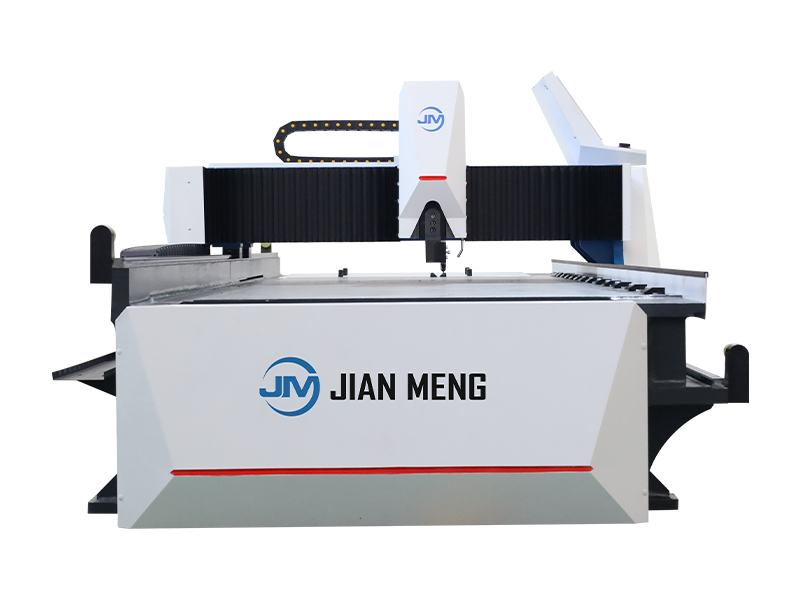

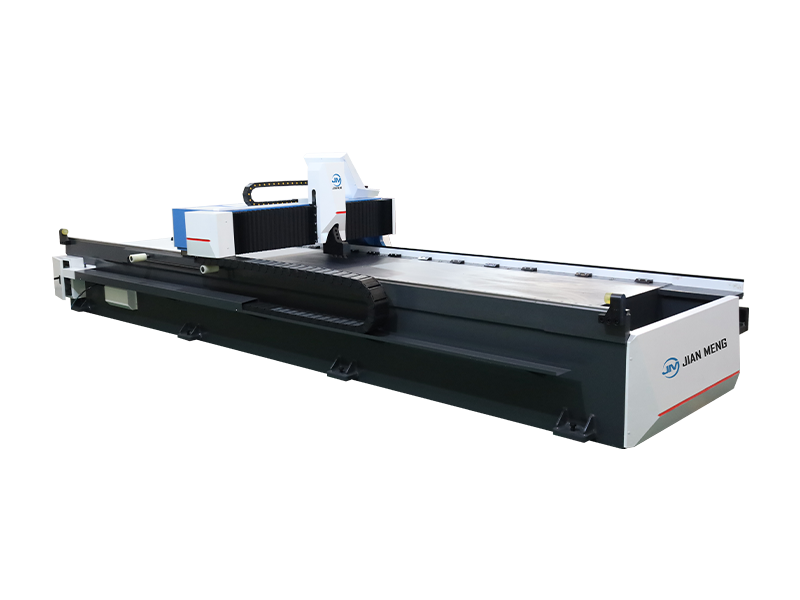

រូបភាពមើលខាងមុខ (ក្បាលតែមួយ)

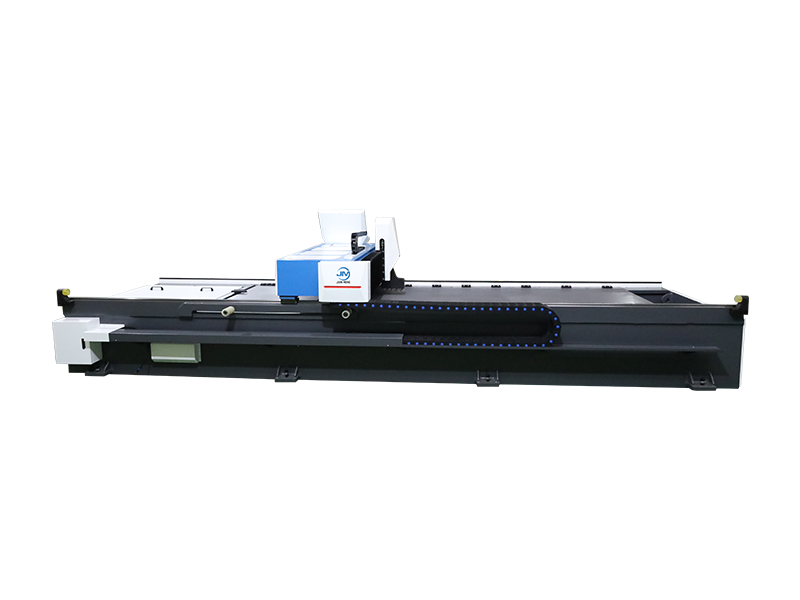

ទិដ្ឋភាពក្រោយ

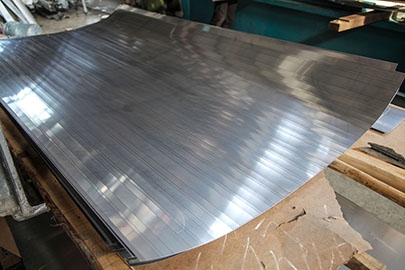

បែងផ្ទាំង

ម៉ាស៊ីន V grooving horizontal មានល្បឿន grooving រហូតដល់ 120 ម៉ែត្រ / នាទី, ភាពត្រឹមត្រូវការធ្វើឡើងវិញនៃ ± 0.02 មីលីម៉ែត្រ, និងមានភាពស្របគ្នាជាម ប្រព័ន្ធបិទដោយស្វ័យប្រវត្តិទឹក, អេក្រង់ប៉ះពាល់ឧស្សាហកម្ម 19 អ៊ីញជាមួយនឹងការកម្មវិធីចុចមួយ, ជួ

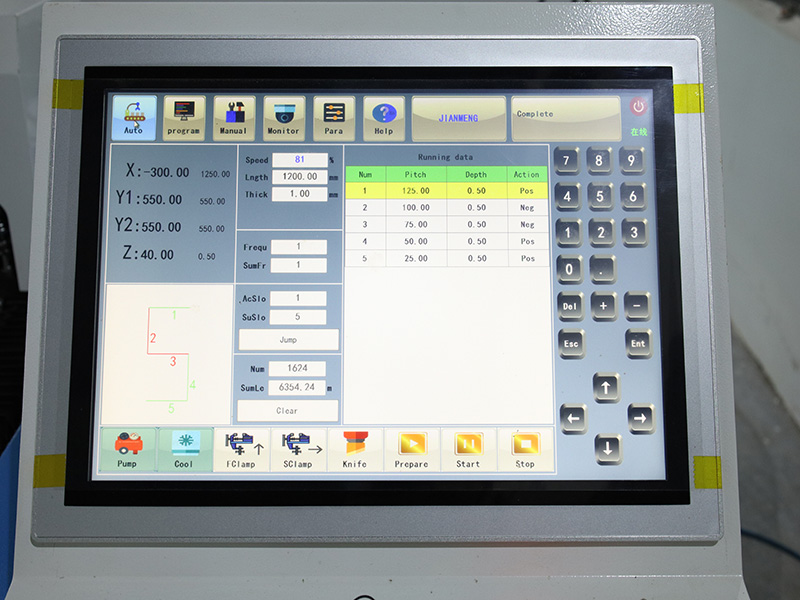

កម្មវិធី V-Grooving របស់ JIANMENG

សាងសង់នៅលើប្រព័ន្ធប្រតិបត្តិការ CNC ដែលផ្អែកលើ Windows ។
· 17 "អេក្រង់ប៉ះឧស្សាហកម្ម
· ប្រតិបត្តិការដែលងាយស្រួលក្នុងការរៀន
· ការគណនាទំហំដោយស្វ័យប្រវត្តិ
· ការមើលជាមុនរូបភាពបត់
· ការបញ្ចូលរូបរាងដោយដៃ (ក្រាហ្វិកដែលគូរដោយដៃ)
· ការគណនាសមត្ថភាពដោយស្វ័យប្រវត្តិ
· រង្វង់ស្វ័យប្រវត្តិដោយចុចមួយ
· ការផ្លាស់ប្តូរឧបករណ៍ដោយចុចតែមួយ
· ការបង្កើនភាពត្រឹមត្រូវនៃការបង្កើន

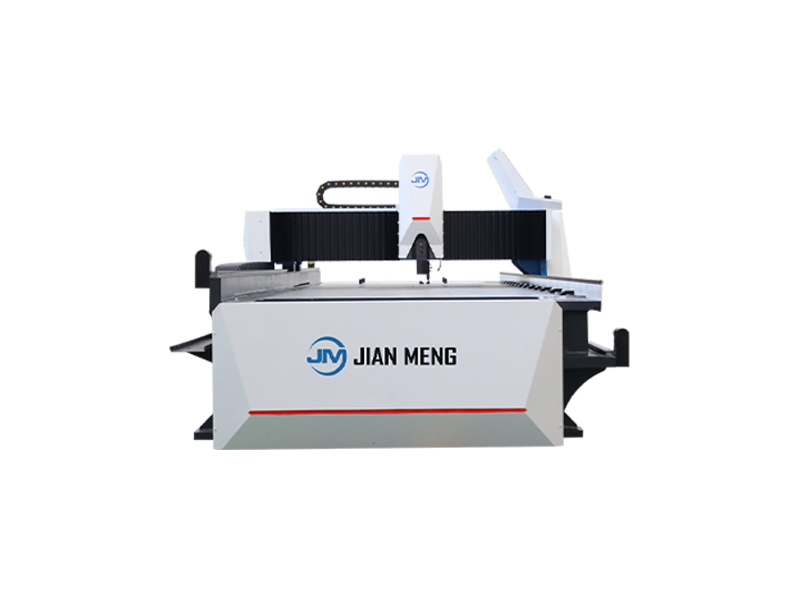

រចនាសម្ព័ន្ធផ្ដេក

ម៉ាស៊ីន grooving ផ្ដេកត្រូវបានផ្អែកលើក្របខ័ណ្ឌ gantry ផ្ដេក, និងមូលដ្ឋានម៉ាស៊ីននិង crossbeam ត្រូវបាន tempered ដោយម៉ាស៊ីនអគ្គិសនីដើម្បីលុបច rack ទូទៅត្រូវបានធ្វើតាមរយៈ CNC ម៉ាស៊ីនត្រឹមត្រូវសម្រាប់ការបិទមួយដង, ធានាថាផ្ទៃដំឡើងគឺត្រង់និង ផ្ទះដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែកដែ ក្នុងអំឡុងពេលដំណើរការ, ចាននៅតែស្ថិតដើម្បីជៀសវាងការពាក់និងការខូចខាត, ធ្វើឱ្យវាសមស្របជាពិសេសសម្

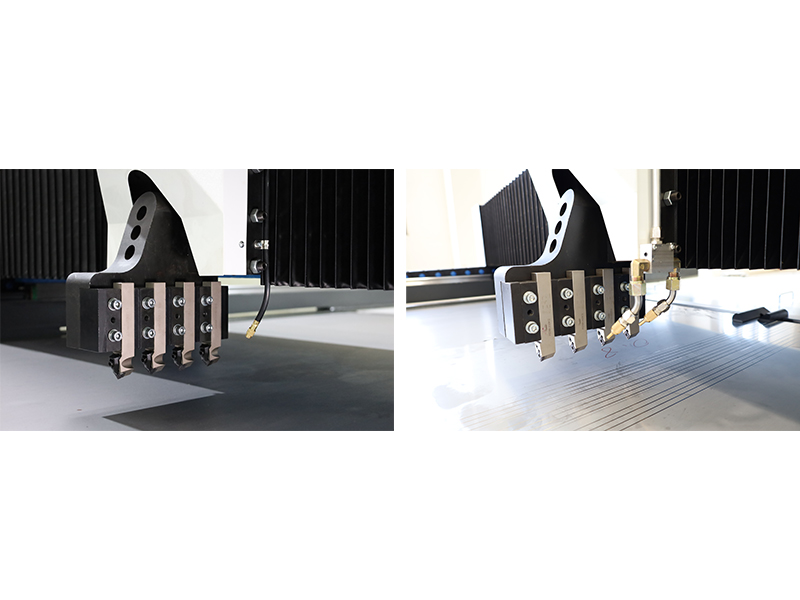

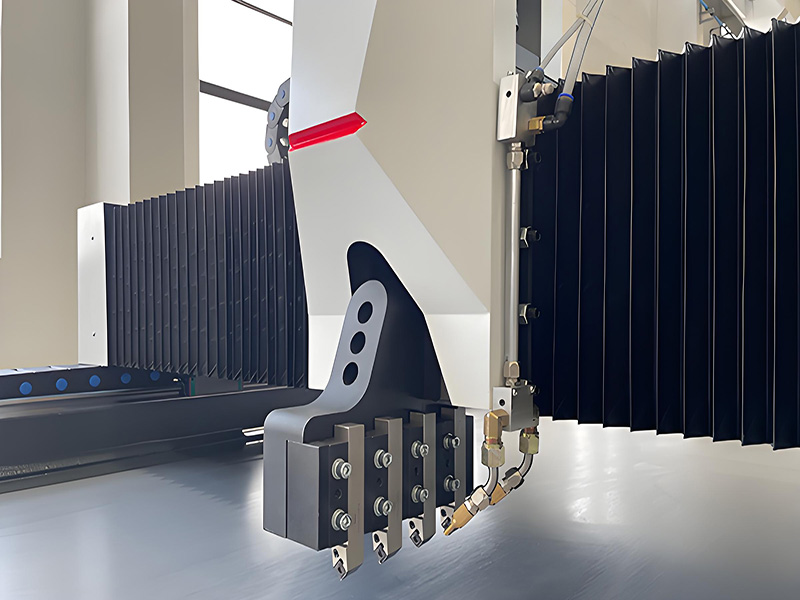

អ្នកកាន់ឧបករណ៍រួមបញ្ចូល

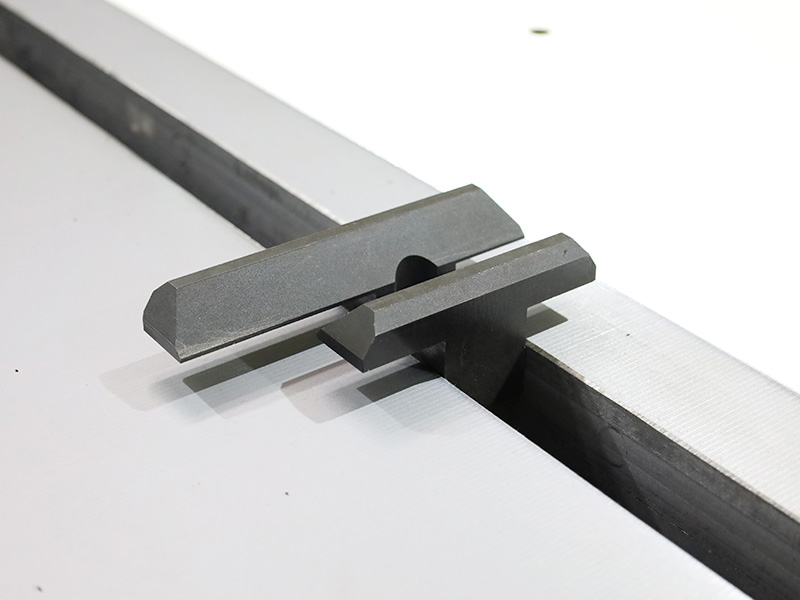

Horizontal V Cut បានអនុម័តនូវអ្នកកាន់ឧបករណ៍រួមបញ្ចូលនិងប្រព័ន្ធលាយខ្លួនឯងដោយស្វ័យប្រវត្ អ្នកកាន់ឧបករណ៍ចល័តឡើងនិងចុះជាមួយគ្នាសម្រាប់ការលាយលាយលាយលាយលាយលាយលាយលាយលាយលាយលាយល ការរចនាចែកចាយចំនួនបួនដ៏ពិសេស, ចែកចាយចំនួនកាត់ដោយស្មើគ្នា, កាត់បន្ថយការប្រែប្រួ ឧបករណ៍ត្រជាក់មីក្រូជាជម្រើសអាចពង្រីកជីវិតឧបករណ៍បន្ថែមទៀត និងកាត់បន្ថយកា អ៊ិនធឺណិតការបិទឧបករណ៍សកលគាំទ្រការផ្លាស់ប្តូរឧបករណ៍ដែកស និងឧបករណ៍លាយធាតុ ដោយបំពេញតម្រូវក

ការគិតខាងមុខ

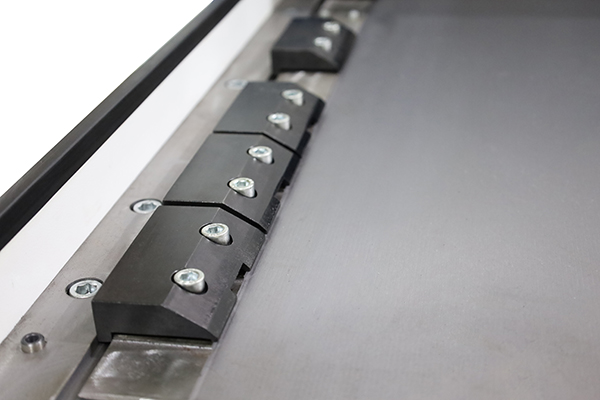

ម៉ាស៊ីនកាត់ V ផ្ដេកត្រូវបានបំពាក់ដោយជើង presser ចល័តពង្រីកដែលអាចសម្រេចបានការកំណត់ចានដែលមានស្ថេរភាពជាងន ម៉ាស៊ីនទាំងមូលអនុម័តប្រព័ន្ធបិទតុល្យភាពទឹកដែលរួមបញ្ចូលជាមួយការណែនាំនិងការវាស់វែងទីតាំងដែលមានភាពត្រឹមត្រូវខ្ព រថយន្តទឹកត្រូវបានបំពាក់ជាមួយនឹងការបង់សំណងប្រមូលនិងអនុម័តរបៀបចាប់ផ្តើមម៉ូតូគ្មានបន្ទុក ដែលមិនត្រឹមតែរក្សា

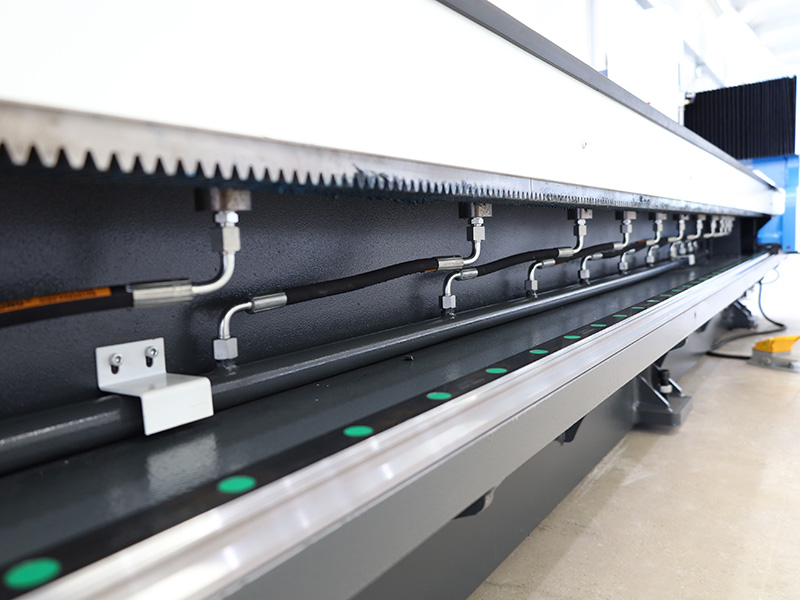

ការបញ្ជូនភាពត្រឹមត្រូវខ្ពស់

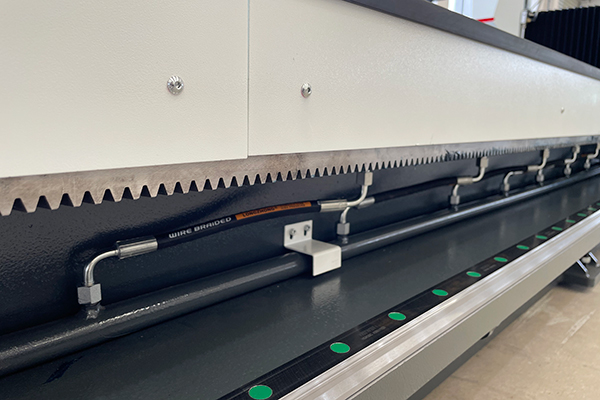

ម៉ាស៊ីនកាត់ V ផ្ដេកត្រូវបានបំពាក់ដោយម៉ូតូ servo និងអ្នកបើកបរពេញលេញដែលមាន torque ខ្ពស់, ភាពត្រឹមត្រូវខ្ពស់ ការបញ្ជូន crossbeam អនុម័តរចនាសម្ព័ន្ធផ្លូវដែកដឹកនាំពីរនៃការកិនឧបករណ៍ helical និង racks helical ដែលមានភាពត្រឹមត្រូវខ្ពស់ជាមួយនឹងការគ្រប់គ្រងល្បឿន

លក្ខណៈពិសេសបច្ចេកទេសនៃ V Grooving Machinery

	1232	1240	1532	1540	1560
ជួរដំណើរការនៃដែកសន្លឹក (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
កម្រាស់សន្លឹកដែលអាចធ្វើបាន (មម)	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0	0.4-5.0
ចម្ងាយរវាងទម្រង់ V និងគែម Min (mm)	8 (តាមបំណង)	8 (តាមបំណង)	8 (តាមបំណង)	8 (តាមបំណង)	8 (តាមបំណង)
ភាពរឹងមាំ (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
ល្បឿនអាក្សអតិបរមាដែលស្មើនឹងអាក្ស X (m / min)	120	120	120	120	120
ល្បឿនអាក្សអតិបរមាដែលស្មើគ្នានឹងអាក្ស Y (m / min)	60	60	60	60	60
ថាមពលម៉ូតូ servo សំខាន់ (kW)	5.5	5.5	5.5	5.5	5.5
ភាពត្រឹមត្រូវនៃការកំណត់ទីតាំងជាបន្ទាប់ (mm)	0.015	0.015	0.015	0.015	0.015
ទំហំ (មម)	5100×2000×1550	5900×2000×1550	5100×2250×1550	5900×2250×1550	7900×2250×1550
